Описание

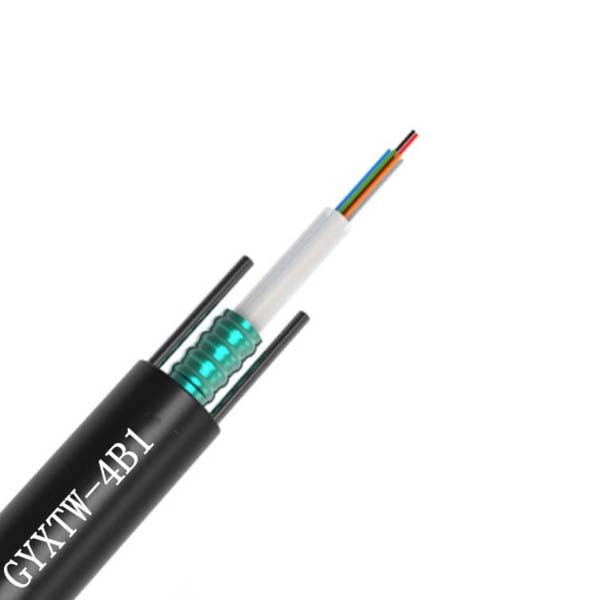

Кабель оптического волокна GYXTW сделан стекловолокна 250μm в рукаве сосны высоко-модуля материальном заполненном с водоустойчивой смесью. Свободный трубопровод создан программу-оболочку продольно с двухсторонней пластиковой покрытой стальной лентой (PSP). Добавлены, что между стальной лентой и свободным трубопроводом обеспечивает материал барьера воды сжатость и продольное сопротивление воды кабеля оптического волокна. 2 параллельных стальных провода помещены на обеих сторонах и после этого прессовали в оболочку полиэтилена для того чтобы сформировать кабель.
Куртка Armored Uni-трубки одиночная/одиночный кабель оптического волокна панцыря с волокнами помещенными в свободной трубке буфера. Кабельная жила защищена с рифлеными стальными панцырем и предусматрива ленты с черным outjacket полиэтилена. 2 врезали стальной провод для того чтобы обеспечить напряжение желания.

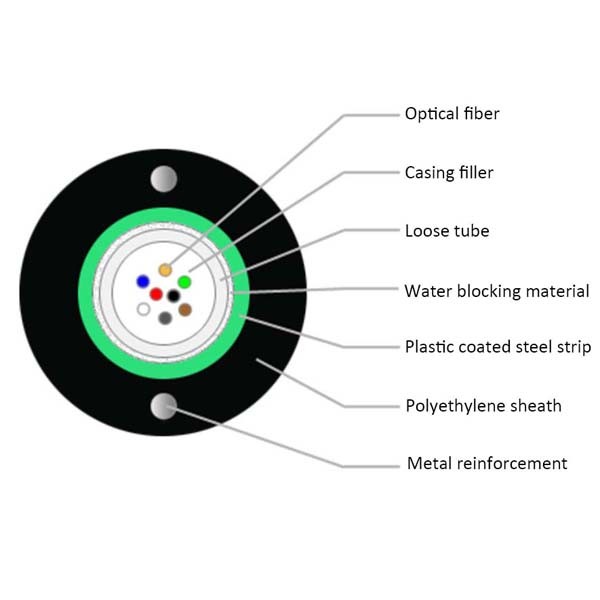

Конструкция продукта
| Волокно | 2-24 волокон, Uni-свободная трубка наполненная гел |
| Панцырь | Рифленая стальная лента (PSP) |
| Член прочности | Врезанный стальной провод |
| OuterJacket | Черный Ультрафиолетовый-и влаг-устойчивый полиэтилен (PE) |
Особенности
1. конструкция Uni-трубки наполненная гел для главного предохранения от волокна.
2. armorto CST защитить кабель от rodentattack и механического повреждения.
3. врезал стальной провод для того чтобы обеспечить желаемую прочность на растяжение и задавить сопротивление.
4. компакт, легкий для установки.
5. УЛЬТРАФИОЛЕТОВЫЙ и влага-resistantdesign
Структура и параметр кабеля
| Волокно отсчет |
Трубка диаметр |
Стальной провод диаметр |
Толщина оболочки (nominal*) |
Общий диаметр (номинальный **) |
Вес (приблизительно) |
| mm | mm | mm | mm | kg/km | |
| 6 | 2,5 | 1,0 | 2,3 | 8,4 | 73 |
| 12 | 3,0 | 1,0 | 2,3 | 8,9 | 81 |
Представление привязанного стекловолокна
Представление привязанного стекловолокна (ITU-T Rec. G.652D)
| Деталь | Спецификация |
| Тип волокна | Одиночный режим |
| Материал волокна | Данный допинг кремнезем |
| Показатель ослабления @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| Скачкообразность пункта | dB ≤ 0,05 |
| Длина волны выключения кабеля | ≤ 1260 nm |
| длина волны Нул-рассеивания | 1300 | 1324 nm |
| наклон Нул-рассеивания | ≤0.092 ps/(² .km nm) |
| Хроматичное рассеивание @ 1288 | 1339 nm @ 1271 | 1360 nm @ 1550 nm @ 1625 nm |
≤3.5 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18 ps/(nm. km) ≤22 ps/(nm. km) |
| PMD | ½ ≤0.2 ps/km |
| Диаметр поля режима @ 1310 nm | (8.6~9.5) ±0.6 um |
| Ядр/одетая ошибка концентричности | ≤0.6 um |
| Диаметр плакирования | 125,0 ± 1 um |
| Не-циркулярность плакирования | ≤1.0% |
| Основной покрывая диаметр | 245 ± 10 um |
| Уровень контрольного испытания | kpsi 100 (=0.69 Gpa), 1% |
| Зависимость температуры 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
Диапазон температур применения
| Температурная амплитуда рабочей температуры | -40℃ к +60℃ |
| Диапазон температур хранения/перехода | -40℃ к +60℃ |
| Диапазон температур установки | -20℃ к +50℃ |
